Un synthétiseur Akai AX73 qui refusait de se taire ⋆ Votre-Tech

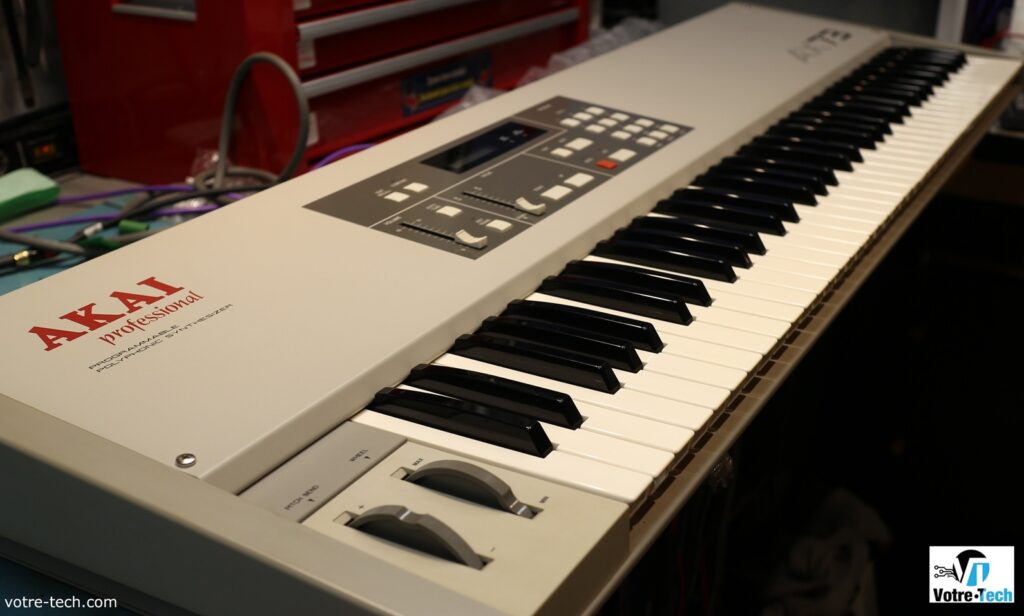

Synthétiseur Akai AX73 en cours de diagnostic sur l'établi — *Le synthétiseur présentait un bruit de fond ainsi que des notes qui semblaient persister après le relâchement des touches.*

Oui, j’ai été discret ces derniers temps. Mais il reste toujours du temps pour les projets électroniques hors du commun.

Récemment, on m’a confié un Akai AX73 dont certaines notes et certains accords semblaient persister sans arrêt, en arrière-plan.

J’ai commencé par les vérifications d’usage :

nettoyage,
mesures des alimentations
et contrôle des ajustements internes.

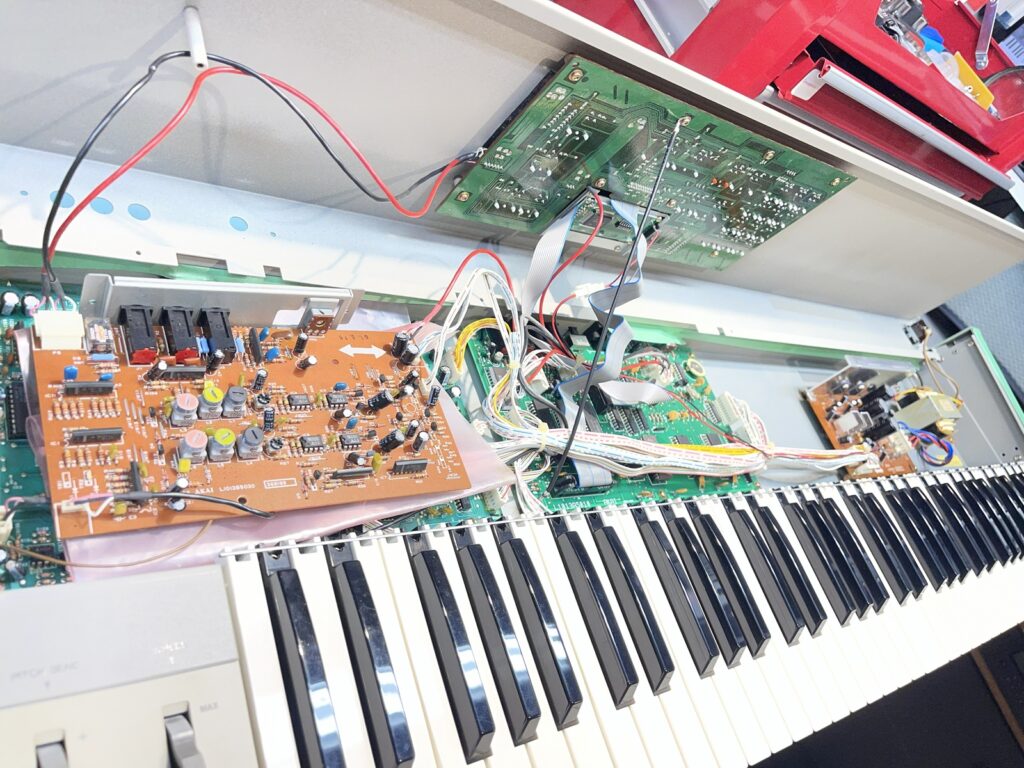

Akai AX73 avec vue interne des circuits imprimés — *Le Akai AX73 en mode diagnostique, avec la carte de sortie retirée pour des tests et mesures*

J’ai rapidement remarqué des anomalies au niveau des tensions d’alimentation ainsi que des problèmes de mise à la terre.

En remontant la piste, j’ai découvert une composante qui avait littéralement une patte coupée. La présence de corrosion semble avoir été causé par la colle utilisée à l’origine pour maintenir les composants en place.

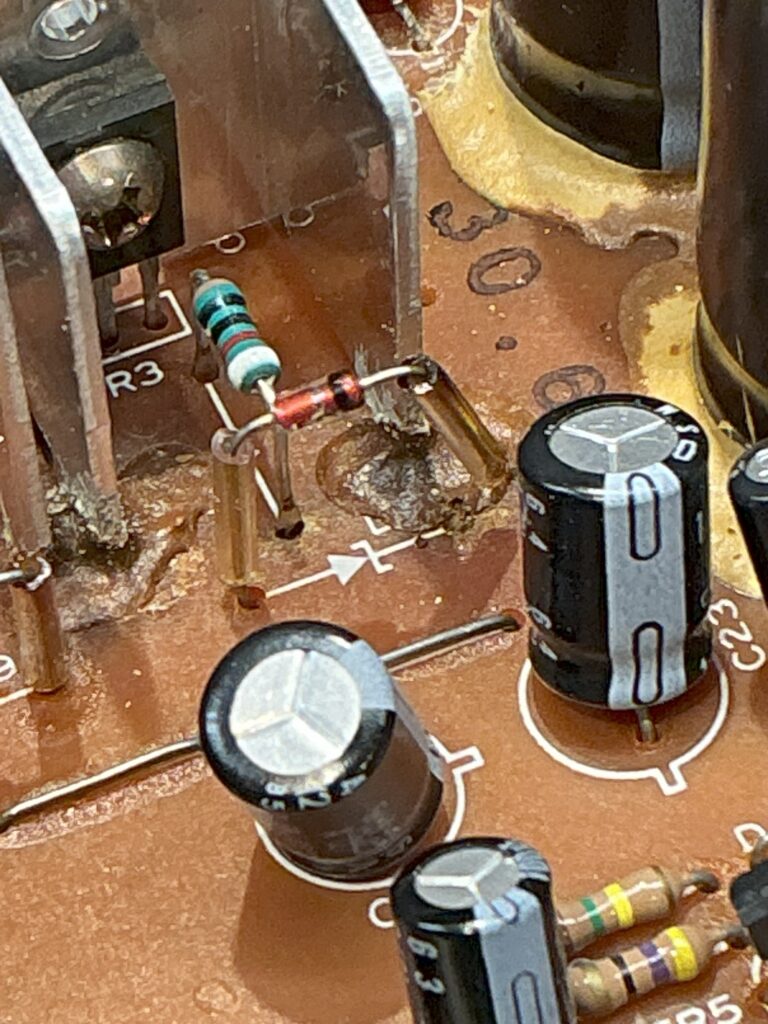

Un diode Zener servant à la régulation, ne faisait plus son travail. — *Diode zener avec une patte de coupée*

Un fois réparée, j’en ai profité pour remplacer les condensateurs de filtration, ce qui a remis l’alimentation en ordre. Les amplificateurs de sortie ont été remplacés par des NE5532 d’époque, réduisant le bruit de fond et améliorant la dynamique, sans dénaturer l’instrument.

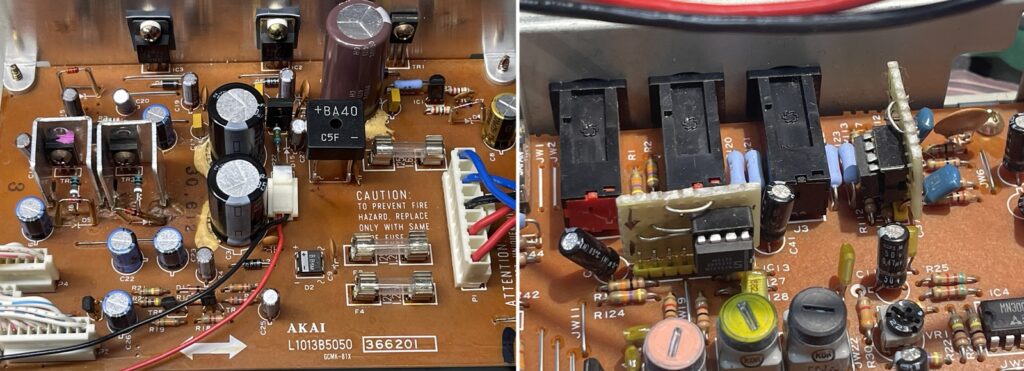

Carte électronique d'un Akai AX73 montrant le remplacement des condensateurs de filtrage, d'une diode Zener défectueuse et des amplificateurs opérationnels de sortie. — Remise en état de l’alimentation et de l’étage de sortie audio : remplacement d’une diode Zener défectueuse, des condensateurs de filtrage et des amplificateurs opérationnels par des NE5532 afin d’améliorer la fiabilité et de réduire le bruit de fond.

Malgré ces réparations, je demeurais avec un doute concernant les mises à la terre. Mes mesures indiquaient une différence de référence entre les sections analogique et numérique, ce qui semblait être à l’origine du problème.

Heureusement, alors que j’envisageais de revoir entièrement la distribution des masses, j’ai décidé de passer au travers du manuel de service. À ma surprise, des bulletins de service datés de 1986, avaient été ajoutés au manuel peu, soit juste après la sortie du AX73. Et coup de théâtre, l’un d’eux décrivait précisément le problème observé.

Après quelques modifications du circuit imprimé et l’ajout de quelques fils de correction, les bruits fantômes ont finalement disparu.

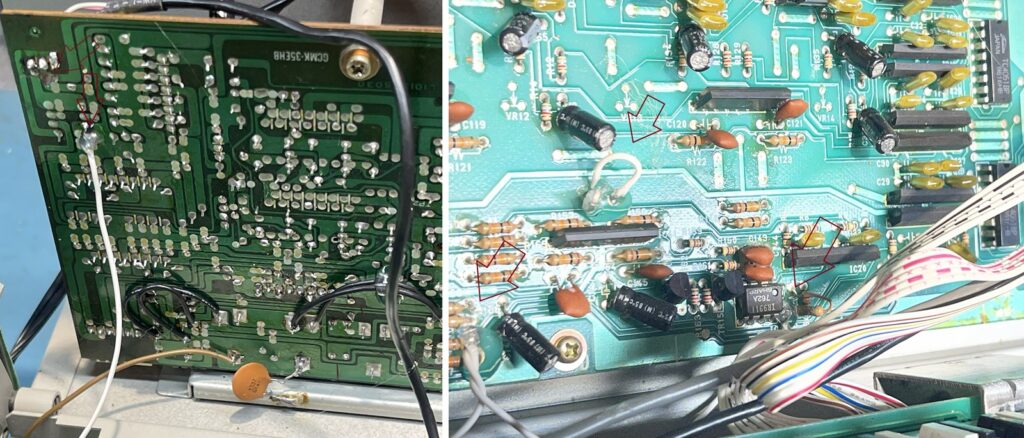

Circuit imprimé modifié sur un synthétiseur Akai AX73 — *Modifications du circuit imprimé réalisées conformément au bulletin de service d’Akai afin de corriger un problème de bruit parasite.*

Cette réparation m’a rappelé à quel point les manuels de service et les archives techniques préservées par la communauté sont précieux. Sans cette documentation, le diagnostic aurait été beaucoup plus long.

Référence

Cette réparation n’aurait probablement pas été aussi rapide sans l’accès au manuel de service et aux bulletins de service de l’Akai AX73. Merci aux passionnés qui préservent et partagent cette documentation essentielle à la conservation de ces instruments vintage.

Le manuel utilisé pour cette réparation est disponible sur : Schematics and Service Manual – Vintage Synth Parts
